Как оптические кабели FTTH «бабочка» обеспечивают прокладку оптоволокна до дома

Оптоволокно до дома, широко известное как FTTH, представляет собой современное решение для доставки высокоскоростного Интернета и услуг связи непосредственно частным и коммерческим пользователям. По мере роста спроса на стабильную и быструю передачу данных инфраструктура, поддерживающая системы FTTH, становится все более важной. Среди множества компонентов, составляющих оптоволоконную сеть, Оптические кабели типа «бабочка» FTTH получили особое внимание благодаря своей гибкости, компактному дизайну и эффективности установки. Понимание того, как работают эти кабели и почему они используются, может помочь техническим специалистам, инженерам и даже домовладельцам принимать обоснованные решения о строительстве или обслуживании оптоволоконной сети.

1. Понимание FTTH и его цели

Технология FTTH предназначена для доставки оптоволоконных соединений непосредственно из центрального офиса интернет-провайдера в отдельные дома или здания. В отличие от традиционных медных или коаксиальных кабелей, оптоволокно передает данные, используя свет, а не электрические сигналы. Это обеспечивает значительно более высокую скорость передачи данных, минимальные потери сигнала и повышенную надежность на больших расстояниях.

Цель FTTH — обеспечить конечным пользователям высококачественный доступ в Интернет с достаточной пропускной способностью для поддержки современных цифровых видов деятельности, таких как потоковое видео, онлайн-игры, удаленная работа и приложения для умного дома. Однако достижение этой эффективности во многом зависит от качества и конструкции кабельной системы, используемой на протяжении всей установки.

Оптические кабели типа «бабочка» FTTH специально разработаны для таких применений, поскольку они упрощают развертывание, сохраняя при этом оптические характеристики и долговечность.

2. Что такое оптические кабели FTTH «бабочка»

Оптический кабель типа «бабочка» FTTH, иногда называемый плоским ответвительным кабелем, представляет собой особый тип оптоволоконного кабеля, предназначенный для оптоволоконных соединений последней мили. Термин «бабочка» относится к ее плоской и симметричной форме поперечного сечения, напоминающей крылья бабочки. Такая конструкция обеспечивает гибкость и прочность, обеспечивая при этом надежную защиту внутреннего волокна во время установки и эксплуатации.

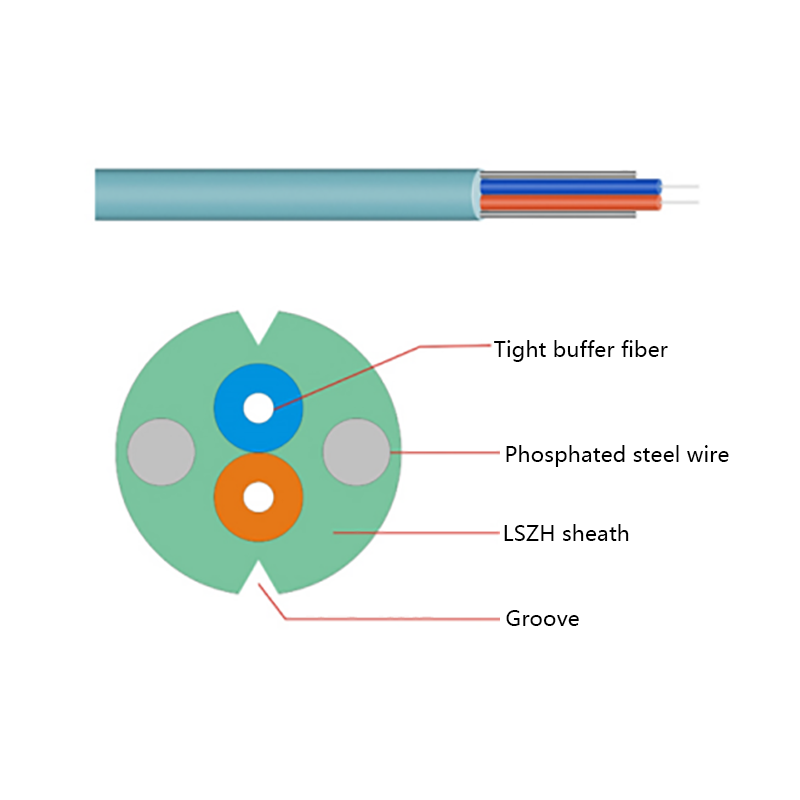

Обычно оптический кабель «бабочка» состоит из одного или двух одномодовых волокон, расположенных в центре. Эти волокна окружены двумя параллельными силовыми элементами, обычно изготовленными из стальной проволоки или армированного волокном пластика, которые обеспечивают механическую защиту и предотвращают растяжение или разрыв кабеля. Затем вся конструкция покрывается внешней оболочкой из прочного огнестойкого материала, подходящего для использования внутри и снаружи помещений.

Эта простая, но эффективная конструкция делает трос-бабочка легким, простым в обращении и устойчивым к изгибающим или сдавливающим силам.

3. Структурные особенности, поддерживающие установку FTTH

Несколько конструктивных особенностей делают оптические кабели типа «бабочка» особенно подходящими для сетей «оптоволокно до дома».

Компактный размер

Плоская структура кабеля позволяет прокладывать его вдоль стен, потолков или в ограниченном пространстве, не требуя больших кабелепроводов. Это идеальное решение для жилых помещений, где важны эстетика и минимальный ущерб.

Механическая прочность

Армирующие материалы с обеих сторон волокна обеспечивают высокую прочность на разрыв и отличную устойчивость к раздавливанию. Это означает, что кабель может выдерживать тянущие усилия во время установки, не повреждая оптические волокна внутри.

Простота в обращении

Трос-бабочка гибкий, но сохраняет стабильную форму. Монтажники могут легко снять оболочку и подготовить кабель к заделке, используя стандартные инструменты для оптоволокна.

Низкие потери на изгибе

Благодаря структуре и материалам волокна кабель можно сгибать на меньшие радиусы по сравнению с обычными кабелями. Эта функция имеет решающее значение для установки внутри зданий, где кабели должны проходить по углам или изгибам.

Универсальность

Кабели-бабочки доступны в различных типах, в том числе для внутреннего, наружного и самонесущего воздушного вариантов. Такая универсальность позволяет использовать их на различных этапах развертывания FTTH, от точек распространения до абонентских терминалов.

4. Роль оптических кабелей типа «бабочка» в сетях FTTH

Основной вклад оптических кабелей-бабочек заключается в их способности преодолеть разрыв между основной оптоволоконной сетью и помещениями конечного пользователя. В системе FTTH большие магистральные кабели передают несколько оптических волокон от центрального офиса к распределительным точкам, расположенным вблизи жилых районов. Оттуда кабели меньшего размера должны подключать отдельные дома или квартиры к сети.

Оптические кабели типа «бабочка» служат именно этой цели. Их гибкая и легкая конструкция позволяет техническим специалистам легко прокладывать их через воздуховоды, стены и даже непосредственно на поверхностях зданий, не вызывая серьезных структурных изменений. Это упрощает процесс распространения оптического сигнала до конечного устройства пользователя.

Кроме того, поскольку кабели спроектированы так, чтобы защищать оптическое волокно от нагрузок и повреждений, они сохраняют целостность сигнала даже при изгибе или установке в ограниченном пространстве. Это обеспечивает стабильную производительность сети и сводит к минимуму необходимость обслуживания или замены.

5. Преимущества установки

Одной из ключевых причин, по которой оптические кабели-бабочки широко используются в проектах FTTH, является их простота установки. Традиционные кабели круглого сечения часто требуют специальных кабелепроводов или защитных трубок, тогда как кабели-бабочки можно прикреплять непосредственно к поверхности или устанавливать с помощью простых зажимов.

Упрощенная маршрутизация

Плоская форма позволяет кабелю повторять архитектурные линии, например, вдоль дверных коробок или плинтусов. Это делает процесс установки более чистым и менее инвазивным, что особенно полезно в готовых домах.

Сокращенное время установки

Поскольку кабели легко зачищать и заделывать, технические специалисты могут выполнить установку быстрее. Более низкий риск повреждения волокна также снижает необходимость повторной обработки и повышает эффективность.

Совместимость с разъемами

Оптические кабели Butterfly совместимы с широким спектром разъемов, таких как типы SC и LC, которые обычно используются в системах FTTH. Также доступны предварительно завершенные версии, что еще больше ускоряет установку.

Экономическая эффективность

Более простые процедуры установки означают меньше труда и материалов, что помогает снизить общие затраты на развертывание. Хотя первоначальный кабель может быть немного дороже, чем традиционные кабели, снижение затрат на рабочую силу и техническое обслуживание делает его экономически эффективным решением в долгосрочной перспективе.

6. Преимущества производительности

Оптические кабели типа «бабочка» не просто упрощают установку; они также повышают производительность сети несколькими способами.

Низкая потеря сигнала

Одномодовые оптические волокна, используемые в кабелях типа «бабочка», обеспечивают высокоскоростную передачу данных на большие расстояния с минимальным затуханием. Это обеспечивает надежную и стабильную работу сети даже в требовательных средах.

Стабильная передача

Благодаря прочной конструкции кабели-бабочки сохраняют выравнивание волокон и защиту при механических нагрузках, снижая вероятность микро- и макроизгибов, которые могут повлиять на качество передачи.

Экологическая устойчивость

Многие кабели типа «бабочка» спроектированы так, чтобы противостоять влаге, изменениям температуры и воздействию ультрафиолета. Это позволяет им эффективно функционировать как в помещении, так и на открытом воздухе без деградации.

Длительный срок службы

Материалы, используемые в оболочке и силовых элементах, обеспечивают долговечность и длительный срок службы, сводя к минимуму необходимость замены и обеспечивая долгосрочную надежность систем FTTH.

7. Интеграция в различные сценарии установки

Оптические кабели Butterfly можно использовать в различных средах в зависимости от конструкции сети и требований пользователя.

Внутренняя установка

В квартирах или офисных зданиях кабели-бабочки часто прокладываются вдоль стен, потолков или коробов для соединения напольных распределительных коробок с розетками пользователей. Их небольшой размер гарантирует, что они не будут мешать дизайну интерьера.

Наружная установка

При наружном применении для соединения опор или внешних поверхностей зданий используются усиленные кабели-бабочки с водоблокирующими слоями или оболочкой, устойчивой к ультрафиолетовому излучению. Эти кабели могут выдерживать воздействие окружающей среды, например, дождь или солнечный свет.

Воздушные или самонесущие установки

Некоторые кабели-бабочки имеют дополнительные опорные конструкции, позволяющие подвешивать их между опорами без необходимости использования проводов. Это снижает затраты на инфраструктуру и упрощает развертывание в сельской местности.

Прямое захоронение или использование трубопровода

Некоторые армированные кабели-бабочки можно прокладывать под землей в защитных каналах, предлагая еще один метод расширения сетей FTTH до пригородных или сельских домов.

8. Техническое обслуживание и долговечность

После установки оптические кабели «бабочка» требуют минимального обслуживания. Их прочные защитные слои защищают внутренние волокна от пыли, влаги и физических повреждений. Тем не менее, регулярный осмотр может обеспечить непрерывную работу.

Частота проверок

Периодические проверки кабельных трасс позволяют обнаружить любые изгибы или сдавливания, которые могут повлиять на передачу сигнала.

Процедуры ремонта

В случае повреждения кабели типа «бабочка» можно легко повторно подключить с помощью механических методов или методов сварки. Плоская конструкция позволяет техническим специалистам быстро находить поврежденный участок и выполнять локальный ремонт.

Тестирование и проверка

Оптические рефлектометры во временной области (OTDR) часто используются для проверки потери или обрывов сигнала. Поскольку кабели-бабочки поддерживают постоянное затухание, аномалии можно быстро выявить и исправить.

При правильной установке и уходе оптический кабель типа «бабочка» FTTH может эффективно функционировать десятилетиями, сохраняя высокое качество передачи данных на протяжении всего срока службы.

9. Вклад в развитие оптоволоконных сетей

Внедрение оптических кабелей типа «бабочка» FTTH оказало значительное влияние на расширение оптоволоконных сетей по всему миру. Их гибкость и простота использования позволили поставщикам услуг расширить высокоскоростное соединение в районах, до которых раньше было трудно или дорого добраться.

Поскольку городские и сельские сообщества продолжают требовать более быстрого подключения к Интернету, возможность быстрого и эффективного развертывания оптоволокна стала основным конкурентным фактором. Кабели-бабочки позволяют добиться этого за счет сокращения времени установки, упрощения конструкции и поддержания производительности в различных средах.

По сути, эти кабели играют решающую роль в том, чтобы сделать технологию «оптоволокно до дома» более доступной, надежной и устойчивой.

10. Заключение

Оптические кабели типа «бабочка» FTTH служат одним из наиболее важных компонентов в современных волоконно-оптических установках. Их конструкция сочетает в себе гибкость, прочность и эффективность, что позволяет легко устанавливать их в жилых и коммерческих зданиях. Уменьшая сложность установки и поддерживая высокую производительность, эти кабели помогают устранить разрыв между сетевой инфраструктурой и конечными пользователями.

Они не только упрощают проведение оптоволокна в дома, но и способствуют повышению общей надежности и скорости систем FTTH. Поскольку глобальный спрос на более быстрый и стабильный Интернет продолжает расти, роль оптических кабелей-бабочек в объединении сообществ будет оставаться жизненно важной. Их адаптивность и производительность гарантируют, что технология оптоволокна до дома продолжает развиваться в направлении большей эффективности и доступности для каждого.
