OPGW Оптоволоконный композитный провод заземления

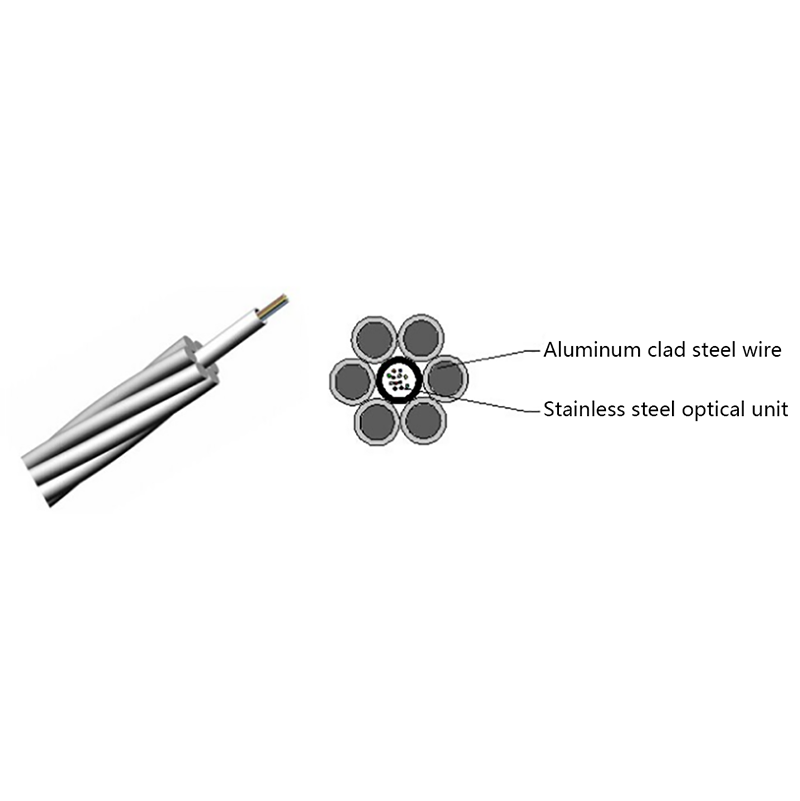

Конструктивные характеристики центральной трубы OPGW

Оптоволоконный блок из трубки из нержавеющей стали расположен в центре и скручен вместе с другими металлическими проводами, образуя кабель; оптическое волокно помещается в трубку из нержавеющей стали, чтобы иметь лучшую избыточную длину; точно рассчитанное поперечное сечение оптического кабеля обеспечивает электрические характеристики, механо-физические свойства и термическую стабильность оптического кабеля;

Структурные характеристики многопроволочных ОПГВ

Оптоволоконный блок из трубки из нержавеющей стали предназначен для одновременного скручивания с другими металлическими проводами;

Оптическое волокно, помещенное в трубку из нержавеющей стали, имеет лучшую избыточную длину. В то же время блок оптического волокна из нержавеющей стали слоистой структуры расположен на втором слое, что обеспечивает большую и более стабильную избыточную длину при растяжении за счет скрутки;

Точно рассчитанное сечение оптического кабеля обеспечивает электрические характеристики, механо-физические свойства и термическую стабильность оптического кабеля;

Характеристики применения

По техническим условиям линии, не изменяя структуру оптического кабеля, за счет сочетания пропорции алюминиевых и стальных секций можно получить изделие, соответствующее техническим требованиям линии;

Трубчатая конструкция оптического кабеля OPGW из нержавеющей стали имеет более высокое боковое давление и ударопрочность, чем конструкция алюминиевой трубки; нержавеющая сталь имеет низкую проводимость, высокую прочность и хорошую коррозионную стойкость, а оптическое волокно хорошо защищено;

Трубка из нержавеющей стали заполнена смазкой для предотвращения проникновения влаги или воды; регулировка оставшейся длины оптического волокна может обеспечить хорошие температурные характеристики оптического кабеля;

Внутренний слой высокопрочной стальной проволоки с низкой проводимостью, плакированной алюминием, выдерживает собственный вес OPGW и внешнюю нагрузку; используя принцип зарядового скин-эффекта, ток перегрузки или короткого замыкания проходит через внешний слой хороших проводников, что полезно для защиты оптического волокна;

Оптические кабели имеют механические и электрические свойства, аналогичные обычным воздушным заземляющим проводам, что облегчает замену старых заземляющих проводов, а также проектирование и установку новых заземляющих проводов. Он имеет двойную функцию заземляющего провода и связи.

Оставшуюся длину оптического волокна можно точно контролировать, чтобы обеспечить способность кабеля выдерживать высокие нагрузки и большие пролеты;
